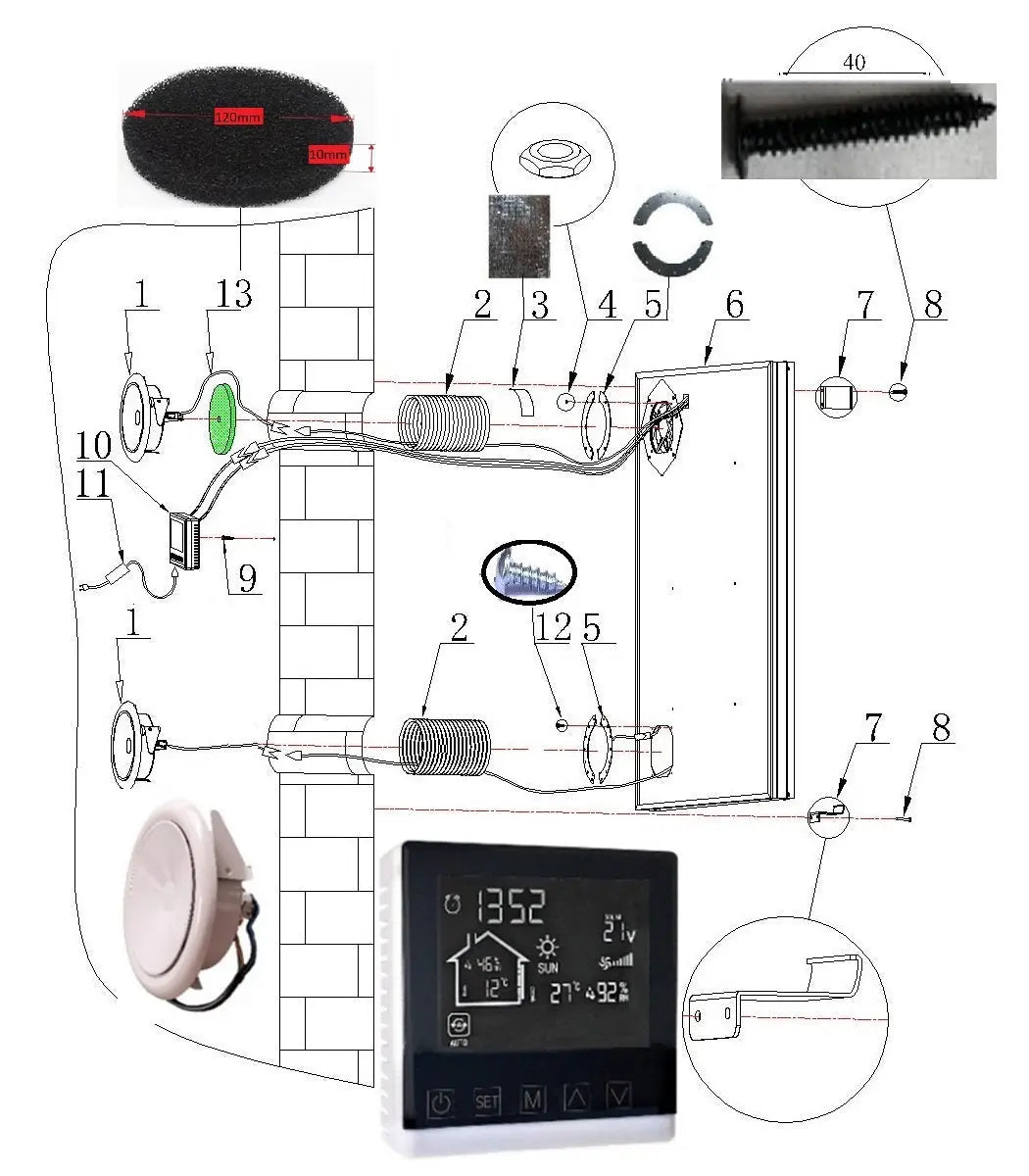

Manual de instalación del colector solar

El panel colector de aire solar está hecho de vidrio templado con una presión de 2400pa. Cargas de nieve: 80cm. Instalar su panel solar es tan fácil que puede hacerlo usted mismo.

OS10/20/22:1-2 horas

OS30/32/40/42: 2-3 horas

Flujo de aire óptimo: En la medida de lo posible, inyecte el aire en la habitación más seca y extráigalo de la habitación más húmeda para eliminar el riesgo de conducir la humedad por el resto del edificio. El termostato y el sensor deben protegerse de otras fuentes de calor o de la luz solar directa. Deben ubicarse en un lugar con buena ventilación, pero no directamente en el flujo de aire del colector solar.

El agujero: Distinga la casa de madera y la pared de ladrillos, para que se adopte el taladro eléctrico correcto. Si se trata de una pared de ladrillos, utilice una herramienta para paredes de ladrillos y un tubo de expansión de plástico. Tenga cuidado de no perforar cables, tomas de corriente, tuberías, etc. Si la pared o el techo no son planos, preste atención a la impermeabilización. Puede usar masilla de espuma de poliuretano, silicona o sellador para nivelarlo.

Al instalar, la entrada de aire exterior debe abrirse hacia abajo y el agua de lluvia no puede entrar; cualquier ángulo, si hay aleros u otros medios de protección contra la lluvia. Una pequeña cantidad de agua no quemará la línea, es un circuito de bajo voltaje. Después de la instalación, retire la película de la aleación de aluminio. Será feo después de la exposición al sol.

El termostato es un termostato mecánico o un termostato LCD, y la salida de aire interior es automática o manual. Hay diferentes configuraciones y métodos de instalación, consulte el producto real.

Colocación: Instalado orientado al sur tanto como sea posible. Cuando se coloca a 45 grados del sur, el sistema también funciona, pero con un aprox. 15% menos de rendimiento. Tenga en cuenta que al configurar dos paneles, p. una orientada al sureste y otra al suroeste, puedes aprovechar al máximo la luz solar disponible durante todo el día.







Cada modelo se puede instalar en cualquier dirección siempre que esté protegido de la lluvia, p. Bajo los aleros.

 OS20, OS30, OS40 con termostato LCD



OS10, OS20, OS30, OS40 con termostato mecánico

OS22, OS32, OS42 con termostato LCD: Es posible usar solo tomas de aire que calientan el aire exterior fresco y no usar la salida de aire que calienta el aire interior.



Modeloo	OS20	OS30	OS22	OS32	OS42
A	715 mm	916 mm	715 mm	916 mm	1968 mm
B	1004 mm	1210 mm	1004 mm	1210 mm	1004 mm
C	357,5 mm	458 mm	130 mm	130 mm	130 mm
D	130 mm	130 mm	130 mm	130 mm	130 mm
G			743 mm	950 mm	743 mm





No apriete demasiado el tornillo negro No. 9, la aleación de aluminio se deformará y la tira de sellado podría caerse.

La siguiente parte es solo para termostato LCD y válvula automática:



Evite colocar el interruptor fotoeléctrico de la salida de aire directamente a la luz del sol oa la luz de lámparas incandescentes. Instale el interruptor fotoeléctrico mirando hacia abajo para evitar la posible luz solar.

El medidor de temperatura y humedad no puede exponerse directamente al sol.

Filtro de carbón activado, filtro de polvo, eliminación de olores, silenciador, prevención de insectos voladores. Conéctelo en el conducto de entrada de aire al ventilador. Debe retirarse y limpiarse a tiempo para evitar bloquear el aire caliente.



La siguiente parte es solo para termostato mecanico

No hay distinción de polos negativos o positivos. Los paneles están controlados termostáticamente para que el ventilador se apague cuando se alcance una determinada temperatura. Debe configurarse por encima de 15 ℃ para que el ventilador funcione. Si desea evitar que entre aire frío en la habitación, conecte ① y ④ y luego coloque el termostato dentro del conducto de entrada de aire. Cuando la temperatura es más baja que la temperatura establecida por el termostato, como 12 ℃, el ventilador no funcionará.

Aplicaciones

• en cabañas de vacaciones
• en edificios residenciales y comerciales
• en las casas de campo y residencias de verano
• en caravanas y tiendas de campaña
• en conservatorios
• en bodegas y áreas de almacenamiento
• en cabinas de fútbol y otros deportes
• en zonas sin electrificación

Operación

El valor de ajuste del termostato es superior a la temperatura ambiente.

Función 1 Estándar: Calentamiento de aire fresco exterior. Disponible para todos los modelos.

Función 2 Molde de calentamiento circular de aire interior:

La distinta circulación interna puede seguir calentando el aire de la habitación. Cuando la temperatura exterior sea demasiado baja, simplemente abra la entrada de aire interior para seguir calentando el aire interior. Basta con cerrar la entrada de aire interior para introducir y calentar el aire fresco exterior.  Disponible para OS22/32/42.     En este modo, se recomienda que el volumen de aire sea el mayor. Cuanto mayor sea el volumen de aire, mejor será el efecto de calentamiento de toda la habitación.

OS22/32/42: Es posible usar solo tomas de aire que calientan el aire exterior fresco y no usar la salida de aire que calienta el aire interior.

Si desea aumentar la eficiencia de la calefacción y el efecto de deshumidificación, aumente la velocidad del viento y se reducirá la pérdida de calor. Baje la salida de aire, si necesita que el aire vaya a la habitación con una temperatura más alta; O se siente demasiado ruidoso. Si desea probar la temperatura del aire, utilice un termómetro. La temperatura somatosensorial se ve muy afectada por la velocidad del viento y no puede detectar con precisión la temperatura del viento y el efecto de calentamiento.



Parte de la razón para no trabajar:

• El aerotermo solar no eleva la temperatura ni ventila en estas situaciones:

La potencia se muestra anormal, la pantalla LCD no se vuelve brillante, todo el valor muestra 0, a veces muestra solo 4 V, parpadea, el voltaje es insuficiente.

Solución: 1. El día es soleado, sin embargo, el ángulo de la luz solar es incorrecto. Tal vez el sol esté directamente arriba o demasiado inclinado.

2. Compruebe si el panel fotovoltaico está a la sombra de los árboles o edificios, etc. Haga que todo el panel fotovoltaico esté expuesto a la luz del sol. Cualquier sombra en el panel fotovoltaico podría afectar la generación de energía. Si está nublado, el sol no brilla o brilla débilmente, durante la noche, temprano en la mañana o tarde en la noche y cuando el panel está cubierto por nieve o hielo o cuando llueve.
3. Tire de los cables e intente volver a enchufarlo en el termostato. Tal vez sea un golpe.
4. Solo para termostato LCD. Se debe configurar el reloj correcto para que el colector funcione normalmente. La pantalla de temperatura y humedad, o el funcionamiento del ventilador y la salida de aire automática tendrán algún retraso. Dentro de 10 a 40 minutos, el trabajo comenzará cuando se detecte una luz estable. Se recomienda volver a comprobar después de media hora.

Si el problema aún no se resuelve, abra la cinta plateada. Es posible que se haya desconectado un cable de conexión; Podría ser una colisión de cables. Utilice una cinta eléctrica para volver a conectarlo. Si necesita reemplazar el ventilador, abra la cubierta del ventilador. El panel trasero está sujeto con tornillos que se pueden quitar. Después de la reparación, simplemente vuelva a atornillar los dos tornillos simétricos.

Por favor tome fotos para que encontremos la solución. Siempre que el panel fotovoltaico esté bien, se puede reparar. Si puede hacer algunas pruebas que nos ayuden a determinar qué está mal con ese calentador de aire solar, sería muy útil.

Reparar

Puede sustituir las piezas de repuesto, excepto los paneles fotovoltaicos, usted mismo con herramientas fáciles como tijeras, cinta adhesiva, destornillador.

Mantenimiento

6 años de garantía para el calentador de aire solar Oscar: el marco de aleación de aluminio, el vidrio y los paneles fotovoltaicos tienen una garantía de 6 años. Sunon de garantía 40000 horas. Termostato, salida de aire se puede reemplazar sin cargo dentro de 2 años.

Requisitos medioambientales

Residuos de cajas de cartón, espuma y bolsas de plástico, deposítelos en los contenedores designados.

Información del producto para el calentador de aire solar:

Model	OS10	OS20	OS22	OS30	OS32	OS40	OS42
Área de habitación aproximada	10m2	30-40m2		50-60m2		70-100 m2
Volumen máximo de aire	42m3/h	88m3/h	98m3/h	105m3/h	113m3/h	128m3/h	135m3/h
Aumento de temperatura aproximado	50 C	100 C	110 C	150 C	160 C	240 C	250 C
Rendimiento máximo (ancho/alto)	265W	520W	550W	800W	840W	1310W	1380W
Tamaño del producto (cm)	71x52x6	101x72x6		121x92x6		197x100x6
Tamaño del cartón (cm)	92x57x9	120x76x9		126x95x9		204x106x9
Peso neto	8 kg	13kg		16kg		27kg
Peso bruto	10kg	18 kg	19kg	22kg	23kg	33kg	34kg



Calentador de la cubierta de fieltro:

La cubierta de fieltro especial se puede empalmar ​​con colector de aleación de aluminio (OS20/22/30/32) e instalado en techo plano o pared. El aire a través del espacio de fieltro negro (el volumen de entrada de aire permanece sin cambios) puede absorber eficientemente el calor del sol, aumentando así la temperatura del aire fresco exterior que ingresa a la habitación. Siempre que la cubierta de fieltro esté empalmada, la temperatura del aire fresco que ingresa a la habitación se puede aumentar: F7----alrededor de 10℃; F11----alrededor de 15℃; F11H ----aproximadamente 15℃.

Después de un largo período de prueba de polvo y lluvia al aire libre, el volumen de entrada de aire se reduce hasta en un 3%. Puede filtrar el polvo de manera efectiva y limpiarse después del lavado con lluvia, no se requiere mantenimiento. La vida útil es de más de 5 años.

cubierta de fieltro (No se puede usar solo)	F7 Para OS20/22	F11 para OS30/32	F11H(horizontal) para OS32
Aumento de temperatura aproximado	100 C	150 C	150 C
Rendimiento máximo (ancho/alto)	520W	800W	800W
Suplemento energético estimado kwh/unidad/año	525kwh	770kwh	770kwh
área de producto	0.7㎡	1㎡	1㎡
Tamaño del producto (cm)	101x72x6	121x92x6	92x121x6
Tamaño del cartón (cm)	101x10x10	118x12x12	118x12x12
Peso neto	1,5 kg	2,5 kg	2,5 kg
Peso bruto	2KG	3KG	3KG
