LCD thermostat manual
Aug 06 2018 0 commentaires

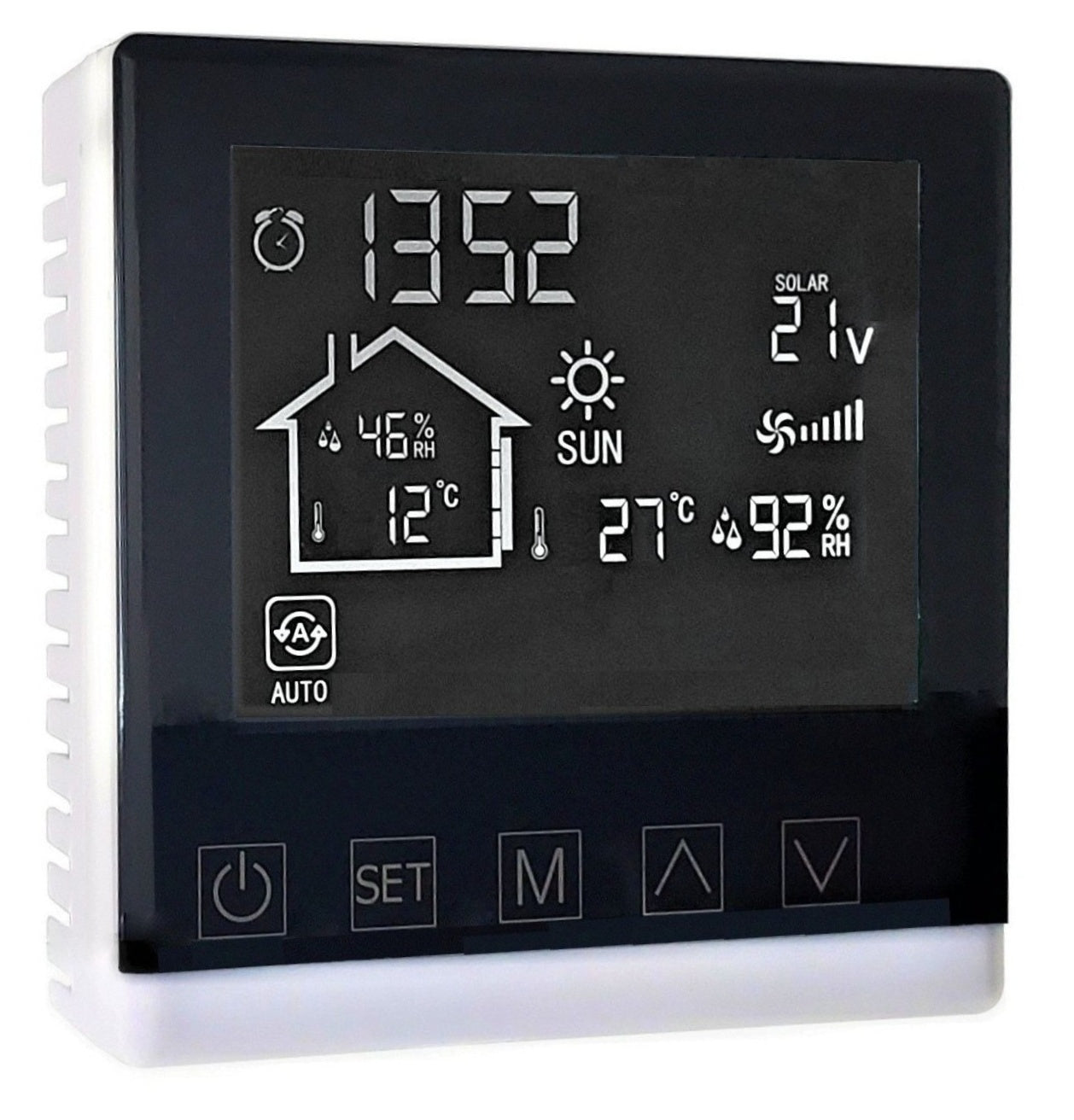

LCD thermostat manual



L'affichage de la température et de l'humidité, ou le fonctionnement du ventilateur et de l'évent automatique auront un certain décalage.Dans les 10 à 40 minutes, le travail commencera lorsqu'un ensoleillement stable sera détecté.Il est recommandé de vérifier à nouveau après une demi-heure.Le programme s'exécutera automatiquement.Ce n'est pas un problème de qualité.

Il est généralement équipé d'une ligne boost 5V, et l'adaptateur secteur (5V, 1A ou 2A) doit être configuré par l'utilisateur. L'adaptateur secteur (5V, 1A) s'applique à OS20/22/30/32; L'adaptateur secteur (5V, 2A) s'applique à OS40/42.

Veuillez utiliser un adaptateur secteur strictement certifié, sinon l'utilisateur sera responsable de tout problème causé.La tension de ce thermostat est de 12V et ne causera aucun problème de sécurité.

Consommation d'énergie <1W

Plage d'humidité de détection: 5 à 95% HR

Plage de température de détection : 0-45°C

Écran d'affichage

 Connexion à l'alimentation

 Ventilation

 En circulation intérieure

 Automatique (par défaut)

 Contrôle de l'humidité

 Manuel

 Chauffage et ventilation

 Chauffage continu de l'air intérieur

Description de la clé

 Changer

 Appuyez sur 2s pour entrer dans le réglage

 Sélection de mode

Description de la fonction

Chauffage au soleil au printemps/automne/hiver

Thermostat ACL

Lorsque la température de préréglage est supérieure à la température intérieure.

Mode automatique

Soleil-12h

12:00--- 15:00

15h00 - pas de soleil

Uniquement pour OS22/32/42

Continuez à chauffer l'air intérieur de manière circulaire

Chauffage de l'air frais extérieur (le printemps et l'automne peuvent augmenter le temps de ventilation)

Continuez à chauffer l'air intérieur de manière circulaire

Pour OS20/30/40

Juste chauffer l'air frais extérieur au soleil

Lors du processus de chauffage de l'air intérieur, si les conditions suivantes se produisent, l'appareil se tournera automatiquement pour chauffer l'air frais extérieur.

1.L'air extérieur (teneur en humidité) est plus sec que l'air intérieur

et humidité relative intérieure ≥75%

2.L'air extérieur est plus humide que l'air intérieur

et humidité relative intérieure ≤30%

3.Lorsqu'il est détecté que la température extérieure est supérieure à la température intérieure.

Mode de contrôle de l'humidité

Soleil-11h

11h --- pas de soleil

Uniquement pour OS22/32/42

Continuez à chauffer l'air intérieur de manière circulaire

Chauffage de l'air frais extérieur (le printemps et l'automne peuvent augmenter le temps de ventilation)

Pour OS20/30/40

Juste chauffer l'air frais extérieur au soleil

Lors du processus de chauffage de l'air intérieur, si les conditions suivantes se produisent, l'appareil se tournera automatiquement pour chauffer l'air frais extérieur.

1.L'air extérieur (teneur en humidité) est plus sec que l'air intérieur

et humidité relative intérieure ≥70% (60%-75%)

2.L'air extérieur est plus humide que l'air intérieur

et humidité relative intérieure ≤40% (30%-45%);

3.Lorsqu'il est détecté que la température extérieure est supérieure à la température intérieure.

En cours de ventilation, si les conditions suivantes se produisent, le ventilateur cesse de fonctionner.

L'air extérieur (teneur en humidité) est plus humide que l'air intérieur

et humidité relative intérieure ≥70%

Mode manuel

Peut définir une période de temps pour chauffer l'air frais ou l'air intérieur

Chauffage en mode air neuf

Réchauffer simplement l'air frais extérieur

Chauffage en mode air intérieur

Continuez à chauffer l'air intérieur de manière circulaire

Mode électricité

Thermostat ACL

Tous les modèles ne peuvent introduire que de l'air extérieur frais pour réguler la température et l'humidité intérieures.

Mode automatique

Au printemps/automne/hiver

En été

Ventilation automatique

Lorsque la température extérieure est supérieure à la température intérieure.

Lorsque la température extérieure est inférieure à la température intérieure.

Ventilation 1-3h à partir de 13h, garde la pièce fraîche.

Extérieur 2-15℃ (réglable)

Extérieur 15-23℃ (réglable)

Extérieur 23-28℃ (réglable)

Aérer pendant 1h

2 heures

3 heures

L'air extérieur (teneur en humidité) est plus sec que l'air intérieur

et humidité relative intérieure ≥85%

L'air extérieur (teneur en humidité) est plus humide que l'air intérieur

et humidité relative intérieure ≤35%

Aérera pour réguler la teneur en humidité à l'intérieur

En cours de ventilation, si les conditions suivantes se produisent, le ventilateur cesse de fonctionner.

L'air extérieur (teneur en humidité) est plus sec que l'air intérieur

et humidité relative intérieure ≤35%

L'air extérieur (teneur en humidité) est plus humide que l'air intérieur

et humidité relative intérieure ≥85%

Mode de contrôle de l'humidité Plage de réglage de l'humidité relative intérieure : 30 % à 45 % ; 60% -75%.

L'air extérieur (teneur en humidité) est plus sec que l'air intérieur

et humidité relative intérieure ≥70%

L'air extérieur (teneur en humidité) est plus humide que l'air intérieur

et humidité relative intérieure ≤40%

Aérera pour réguler la teneur en humidité à l'intérieur

Mode manuel

Peut définir librement 2 périodes de temps pour la ventilation.

Chauffage en mode air neuf

Au printemps/automne/hiver

En été

Ventilation automatique

Lorsque la température extérieure est supérieure à la température intérieure.

Lorsque la température extérieure est inférieure à la température intérieure.

Ventilation 1-3h à partir de 13h, garde la pièce fraîche.

Extérieur 2-15℃ (réglable)

Extérieur 15-23℃ (réglable)

Extérieur 23-28℃ (réglable)

Aérer 1h

2 heures

3 heures




Opération

  • Pendant l'opération, certaines icônes ou certains paramètres clignotent, indiquant qu'ils sont en cours de réglage.S'ils ne sont pas actionnés dans les 10 secondes, l'affichage restera allumé pendant une longue période, indiquant qu'ils sont dans l'état de l'icône ou du paramètre.S'il n'y a aucune opération pendant 10 minutes, l'écran s'éteint.
  • L'affichage de la température et de l'humidité, ou le fonctionnement du ventilateur et de l'évent automatique auront un certain décalage.Le programme s'exécutera automatiquement.
  • Appuyez une troisième fois sur le bouton SET pour afficher la température ambiante prédéfinie dans ce mode, qui est par défaut de 26 ° C.
  • Après avoir sélectionné l'un des 5 modes, le mode correspondant s'exécutera après 10 secondes.
  • L'énergie solaire est la priorité et l'électricité est utilisée sans énergie solaire.Veuillez brancher l'alimentation lorsqu'il y a de l'électricité, ou les évents automatiques peuvent ne pas se fermer lorsque les nuages bloquent soudainement le soleil.L'alimentation électrique peut réduire les temps de fonctionnement de la sortie d'air automatique et réduire le bruit.
  • Pour les utilisateurs Fahrenheit : Appuyez sur la touchetouche en même temps pour basculer entre l'affichage Celsius et Fahrenheit.Lors du réglage de la température, l'unité est toujours Celsius ; après le réglage, la température affichée à l'écran changera automatiquement. 5°C=41°F;10°C=50°F;15°C=59°F;20°C=68°F; 23°C=73,4°F; 26°C=78,8°F; 28°C=82,4°F
  • Réglage de l'heure

    L'horloge correcte doit être réglée pour que le collecteur fonctionne normalement.Pour régler l'horloge, appuyez simultanément sur les boutons SET et M pendant plus de 2 secondes.
    Sélection de mode

    Réglage de la vitesse du vent en mode courant:
    1.Mode automatique en solaire

    : Heure de début de la ventilation, la valeur par défaut est 4 heures du matin;

     Passez au chauffage de l'air frais extérieur, par défaut 12 heures à midi;

     Passer au chauffage continu de l'air intérieur, 15 heures par défaut.

    2.Mode automatique en consommation d'énergie

    13:00 – 14:00 : La température extérieure se situe dans la plage TIME1-TIME2 (par défaut 2-15 °C) et l'air frais coule pendant 1h ;

    13:00 – 15:00 : La température extérieure est dans la plage TIME2-TIME3 (par défaut 15-23°C), et l'air frais fonctionne pendant 2h ;

    13:00 – 16:00 : La température extérieure est dans la plage TIME3-TIME4 (par défaut 23°C -28°C), et l'air frais fonctionne pendant 3h.

    En ajustant les valeurs de température représentées par TIME1, 2, 3 et 4, la température start-stop et le temps de ventilation de l'air frais peuvent être ajustés.Par exemple, diminuer TIME2 et TIME3 peut prolonger le temps de ventilation ; à l'inverse, l'augmentation de TIME2 et TIME3 peut réduire le temps de ventilation.

    3.Mode de contrôle de l'humidité en solaire

    : Heure de début de la ventilation, la valeur par défaut est 4 heures du matin;

    : Passer au chauffage de l'air frais extérieur, par défaut 11 heures à midi;

    : Passer au chauffage continu de l'air intérieur, 21heures par défaut;

    :Limite supérieure de l'humidité relative intérieure: la valeur par défaut est de 70% et la plage de réglage est de 60% à 75%.

    :Limite inférieure de l'humidité relative intérieure: la valeur par défaut est de 40% et la plage de réglage est de 30% à 45%.

    4.Mode de contrôle de l'humidité en utilisation électrique

    : Limite supérieure de l'humidité relative intérieure : La valeur par défaut est de 70 % et la plage de réglage est de 60 % à 75 %.

    : Limite inférieure d'humidité relative intérieure : La valeur par défaut est de 40 % et la plage de réglage est de 30 % à 45 %.

    5.Mode manuel en solaire

    : Heure de début de la ventilation, la valeur par défaut est 4 heures du matin;

    : Heure d'arrêt de la ventilation, la valeur par défaut est 20:00.

    6.Mode manuel en utilisation électrique

    : Heure de début de la ventilation, la valeur par défaut est 13:00;

    : Heure d'arrêt de la ventilation, la valeur par défaut est 15:00.

    : Heure de début de la ventilation, la valeur par défaut est 17:00.

    : Heure d'arrêt de la ventilation, la valeur par défaut est 17:00.

    7.Mode chauffage et ventilation en solaire

     Heure de début de la ventilation, la valeur par défaut est 4 heures du matin;

     Heure d'arrêt de la ventilation, la valeur par défaut est 20:00.

    8.Chauffage et ventilation mode en consommation d'énergie

    13h00 – 14h00 : La température extérieure se situe dans la plage TIME1-TIME2 (par défaut 2-15 °C) et l'air frais coule pendant 1h ;

    13h00 – 15h00 : La température extérieure est dans la plage TIME2-TIME3 (par défaut 15-23°C), et l'air frais fonctionne pendant 2h ;

    13:00 – 16:00 : La température extérieure est dans la plage TIME3-TIME4 (par défaut 23°C -28°C), et l'air frais fonctionne pendant 3h.

    En ajustant les valeurs de température représentées par TIME1, 2, 3 et 4, la température start-stop et le temps de ventilation de l'air frais peuvent être ajustés.Par exemple, diminuer TIME2 et TIME3 peut prolonger le temps de ventilation ; à l'inverse, l'augmentation de TIME2 et TIME3 peut réduire le temps de ventilation.

    9.Chauffage continu de l'air intérieur en mode solaire



     Ventilation heure de début, la valeur par défaut est 4 heures du matin;

     Heure d'arrêt de la ventilation,la valeur par défaut est 20 h.

    10.Chauffage continu du mode air intérieur en utilisation électrique: non

    Une partie de la raison de ne pas travailler :

    • L'affichage de la température et de l'humidité, ou le fonctionnement du ventilateur et de l'évent automatique auront un certain décalage.Dans les 10 à 40 minutes, le travail commencera lorsqu'un ensoleillement stable sera détecté. Il est recommandé de vérifier à nouveau après une demi-heure.Le programme s'exécutera automatiquement. Ce n'est pas un problème de qualité. Le ventilateur ne peut fonctionner que lorsque la tension de charge virtuelle (pas de tension de fonctionnement) est supérieure à 16 V, 40 min ; ou 18V, 20min.
    • L'horloge correcte doit être réglée pour que le collecteur fonctionne normalement.Pour régler l'horloge, appuyez simultanément sur les boutons SET et M pendant plus de 2 secondes.
    • Le corps humain peut interférer avec le signal analogique.Lors du test de la sortie d'air, veuillez ne pas la tenir avec vos mains.
    • Évitez de placer l'interrupteur photoélectrique de la sortie d'air directement à la lumière du soleil ou des lampes à incandescence.Veuillez installer l'interrupteur photoélectrique vers le bas pour éviter les rayons du soleil.
    • Certains adaptateurs d'alimentation peuvent avoir une tension instable, une interruption ou un écran noir en mode CC, etc.Veuillez remplacer l'adaptateur secteur.
    • Si vous sentez que la ventilation automatique est bruyante, veuillez brancher l'alimentation pour réduire le nombre d'opérations. Réduisez l'utilisation du mode automatique. Si la température du thermostat pendant le test est supérieure à 24 ℃ (comme en été), cela peut ne pas fonctionner. Veuillez régler la température plus élevée, telle que 35 ℃, l'appareil commencera à fonctionner normalement.
    • Pour obtenir une humidité raisonnable, de l'air froid peut entrer dans la pièce ou parfois empêcher le chauffage au soleil.
    • Si les capteurs intérieurs et extérieurs peuvent être connectés et affichés normalement, et si l'emplacement d'installation est raisonnable.
    • Les fils jaune et rouge sont connectés en série pour tester si le ventilateur peut fonctionner.
    • La période de garantie est de 2 ans à compter de la date d'achat.

    Après la mise au rebut, veuillez éliminer ce produit d'une manière respectueuse de l'environnement:

    L'appareil est conforme à la directive européenne ROHS 2011 / 65 / EU sur l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

    Fournit un climat intérieur sain dans votre maison.

    Éviter l'humidité Éviter les odeurs de moisi Éviter la moisissure et le mildiou

    Contact CE dans l'UE: Allan Dong 0034690129524 (contact CE uniquement)

    Oscar Science & Technology Co., Ltd.

    Site Internet:www.nakoair.netE-mail:  info@nakoair.net
