Installatiehandleiding zonnecollector
Dec 07 2021 1 Opmerkingen

Installatiehandleiding zonnecollector

Zonne-luchtcollectorpaneel is gemaakt van gehard glas met een druk van 2400pa. Sneeuwbelasting: 80 cm. Het installeren van uw zonnepaneel is zo eenvoudig dat u het zelf kunt doen.

OS10/20/22:1-2 uur

OS30/32/40/42: 2-3 uur

Optimale luchtstroom: Injecteer de lucht zoveel mogelijk in de droogste ruimte en zuig deze af uit de meest vochtige ruimte om het risico te elimineren dat het vocht door de rest van het gebouw wordt geleid. De thermostaat en sensor moeten worden beschermd tegen andere warmtebronnen of direct zonlicht. Ze moeten op een plaats met goede ventilatie worden geplaatst, maar niet direct in de luchtstroom van de zonnecollector.

Het gat: Maak onderscheid tussen houten huis en bakstenen muur, zodat de juiste elektrische boor wordt gebruikt. EENls het een bakstenen muur is, gebruik dan een bakstenen muurgereedschap en een plastic expansiepijp. Zorg ervoor dat u niet in kabels, stopcontacten, leidingen, enz. boort. Als de muur of het dak niet vlak is, let dan op waterdichting. U kunt polyurethaanschuimkit, siliconen of kit gebruiken om het waterpas te maken.

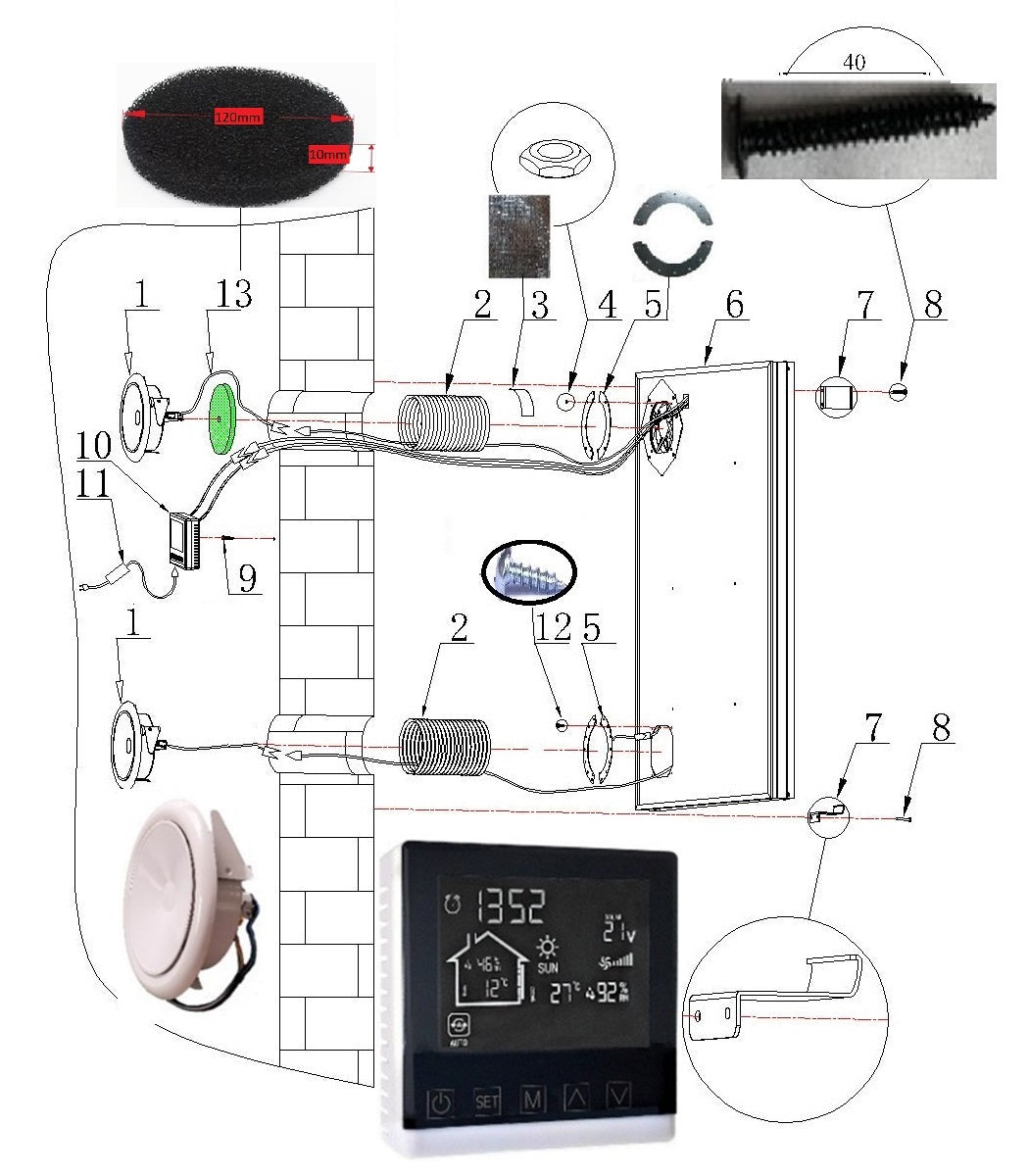

Tijdens de installatie, de buitenluchtinlaat moet naar beneden en open zijn. Verwijder na installatie de film op de aluminiumlegering. Het zal lelijk zijn na blootstelling aan de zon.

De thermostaat is een mechanische thermostaat of een LCD-thermostaat en de luchtuitlaat binnenshuis is automatisch of handmatig. Er zijn verschillende configuraties en installatiemethoden, raadpleeg het eigenlijke product.

Plaatsing: Zoveel mogelijk op het zuiden geplaatst. Bij 45 graden uit het zuiden werkt het systeem ook, maar met een ca. 15% lagere prestaties. Houd er rekening mee dat u door twee panelen op te stellen, bijvoorbeeld een op het oost-zuidoosten en een op het zuid-zuidwesten, de hele dag optimaal kunt profiteren van de beschikbare zonneschijn.





    OS20, OS30, OS40 met LCD-thermostaat



OS20, OS30, OS40 met mechanische thermostaat



OS22, OS32, OS42 met LCD-thermostaat



Model

OS20

OS30

OS22

OS32

OS42

A

715mm

916mm

715mm

916mm

1968mm

B

1004mm

1210mm

1004mm

1210mm

1004mm

C

357,5mm

458mm

130mm

130mm

130mm

D

130mm

130mm

130mm

130mm

130mm

G





743mm

950mm

743mm





Draai de zwarte schroef nr. 9 niet te vast aan, de aluminiumlegering zal vervormen en de afdichtstrip kan eruit vallen.



Het volgende deel is alleen voor LCD-thermostaat en automatische klep:



Plaats de foto-elektrische schakelaar van de luchtuitlaat niet direct in zonlicht of gloeilampen. Installeer de foto-elektrische schakelaar naar beneden gericht om mogelijk zonlicht te vermijden.

De temperatuur- en vochtigheidsmeter kan niet direct aan de zon worden blootgesteld.

Het volgende deel is alleen voor: mechanische thermostaat

Er is geen onderscheid voor negatieve of positieve polen. De panelen worden thermostatisch geregeld zodat de ventilator uitschakelt wanneer een bepaalde temperatuur is bereikt. Het moet boven 15℃ worden ingesteld om de ventilator te laten werken. Als u wilt voorkomen dat koude lucht de kamer binnenkomt, sluit u ① en ④ aan en plaatst u vervolgens de thermostaat in het luchtaanzuigkanaal. Wanneer de temperatuur lager is dan de temperatuur die is ingesteld door de thermostaat, zoals 12 ℃, zal de ventilator niet werken.

Toepassingen

  • in vakantiehutten
  • in residentiële en commerciële gebouwen
  • in de huisjes en zomerverblijven
  • in caravans en tenten
  • in serres
  • in kelders en opslagruimtes
  • in voetbal- en andere sportcabines
  • in gebieden zonder elektrificatie

Operatie

Instelwaarde thermostaat is hoger dan de kamertemperatuur.

Functie 1 Standaard: buitenlucht verwarmen. Beschikbaar voor alle modellen.

Functie 2 Binnenlucht circulair verwarmende mal:

De duidelijke interne circulatie kan de kamerlucht blijven verwarmen. Als de buitentemperatuur te laag is, open dan gewoon de luchtinlaat binnen om de binnenlucht te blijven verwarmen. Sluit gewoon de luchtinlaat binnen om de frisse buitenlucht binnen te brengen en te verwarmen. Beschikbaar voor OS22/32/42.

Als u de verwarmingsefficiëntie en het ontvochtigingseffect wilt verhogen, verhoog dan de windsnelheid, het warmteverlies wordt verminderd. Draai de luchtuitlaat lager als u lucht naar de kamer met een hogere temperatuur nodig heeft; Of je voelt je te luidruchtig. Als u de luchttemperatuur wilt testen, gebruik dan a thermometer. Somatosensorische temperatuur wordt sterk beïnvloed door de windsnelheid en kan de windtemperatuur en het verwarmingseffect niet nauwkeurig detecteren.



Een deel van de reden om niet te werken:

  • De zonne-luchtverwarmer verhoogt of ventileert niet in deze situaties:

De stroom wordt abnormaal weergegeven, het LCD-scherm wordt niet helder, alle waarden worden 0 weergegeven, soms wordt alleen 4V weergegeven, flikkert, de spanning is onvoldoende.

Oplossing:1. De dag is zonnig, maar de hoek van het zonlicht is verkeerd. Misschien staat de zon er recht boven of staat ze te veel gekanteld.

  1. Controleer of het pv-paneel in de schaduw staat van bomen of gebouwen enz. Zorg ervoor dat het hele pv-paneel wordt blootgesteld aan zonlicht. Eventuele schaduwen op het pv-paneel kunnen invloed hebben op de opwekking van stroom. Als het bewolkt is, de zon niet of slechts zwak schijnt, 's nachts, 's morgens vroeg of 's avonds laat en als het paneel bedekt is met sneeuw of ijs of tijdens regen.
  2. Trek de draden eruit en probeer hem weer in de thermostaat te steken. Misschien is het een hit.
  3. Alleen voor LCD-thermostaat. De juiste klok moet worden ingesteld om de collector normaal te laten werken. De temperatuur- en vochtigheidsweergave, of de werking van de ventilator en automatische ontluchter zullen enige vertraging hebben. Binnen 10-40 minuten begint het werk wanneer stabiel licht wordt gedetecteerd. Het wordt aanbevolen om na een half uur opnieuw te controleren.

Als het probleem nog steeds niet is opgelost, opent u het zilveren plakband. Het kan zijn dat er een aansluitkabel is losgekoppeld; Het kan een draadaanrijding zijn. Gebruik een elektrische tape om het terug te verbinden. Als u de ventilator moet vervangen, opent u de ventilatorkap. Het achterpaneel is bevestigd met schroeven die kunnen worden verwijderd. Na reparatie gewoon de twee symmetrische schroeven weer terugdraaien.

Maak alstublieft foto\'s voor ons om de oplossing te vinden. Zolang het fotovoltaïsche paneel goed is, kan het gerepareerd worden. Als u een paar tests kunt doen die ons zullen helpen bepalen wat er mis is met die zonne-luchtverwarmer, zou dat zeer nuttig zijn.

Reparatie--- U kunt de reserveonderdelen, behalve pv-panelen, helemaal zelf vervangen met eenvoudig gereedschap zoals een schaar, tape, schroevendraaier.

Onderhoud

6 jaar garantie voor Oscar zonne-luchtverwarmer: Frame van aluminiumlegering, glas en fotovoltaïsche panelen hebben een garantie van 6 jaar. Sunon-fan garandeert 40000 uur. Thermostaat, luchtuitlaat is binnen 2 jaar gratis te vervangen.

Milieueisen

Afvalkartons, schuim en plastic zakken, gelieve in de daarvoor bestemde bakken te deponeren.

Productinformatie voor zonne-luchtverwarmer:

Model

OS10

OS20

OS22

OS30

OS32

OS40

OS42

Geschatte grootte van de kamer

10m2

30-40m2

50-60m2

70-100 m2

Maximaal luchtvolume

42m3/h

88m3/h

98m3/h

105m3/h

113m3/h

128m3/h

135m3/h

Geschatte temperatuurstijging

50 C

100 C

110 C

150 C

160 C

240 C

250 C

Maximale prestaties (b/u)

265W

520W

550W

800W

840W

1310W

1380W

Productgrootte (cm)

71x52x6

101x72x6

121x92x6

197x100x6

Kartongrootte (cm)

92x57x9

120x76x9

126x95x9

204x106x9

Netto gewicht

8kg

13kg

16kg

27kg

Bruto gewicht

10kg

18kg

19kg

22kg

23kg

33kg

34kg



Vilten hoes heater:

De speciale vilten hoes kan worden gesplitst ​​met collector van aluminiumlegering (OS20/22/30/32) en geïnstalleerd op een plat dak of muur. De lucht door de zwarte vilten spleet (luchtinlaatvolume blijft ongewijzigd) kan de warmte van de zon efficiënt absorberen, waardoor de temperatuur van de frisse buitenlucht die de kamer binnenkomt, stijgt. Zolang de vilten hoes is gesplitst, kan de temperatuur van de frisse lucht die de kamer binnenkomt worden verhoogd: F7 ---- ongeveer 10; F11 ---- ongeveer 15; F11H ----ongeveer 15.

Na een lange periode van stof- en regentests buiten, wordt het luchtinlaatvolume tot 3% verminderd. Het kan stof effectief filteren en schoon worden na het wassen in de regen, er is geen onderhoud nodig. De levensduur is meer dan 5 jaar.

Vilten hoes

(Kan niet alleen worden gebruikt)

F7 Voor OS20/22

F11

voor OS30/32

F11H(horizontaal)voor OS32

Geschatte temperatuurstijging

100 C

150 C

150 C

Maximale prestaties (b/u)

520W

800W

800W

Geschatte energietoeslag kwh/eenheid/jaar

525kwh

770kwh

770kwh

Productgebied:

0,7㎡

1㎡

1㎡

Productgrootte (cm)

101x72x6

121x92x6

92x121x6

Kartongrootte (cm)

101x10x10

118x12x12

118x12x12

Netto gewicht

1.5KG

2,5 kg

2,5 kg

Bruto gewicht

2KG
